Artefatto FSE e GRE

SISTEMA: MR 0,35T Ovazione

Ospedale: Ospedale generale del giacimento petrolifero di Daqing

PROBLEMA/SINTOMO

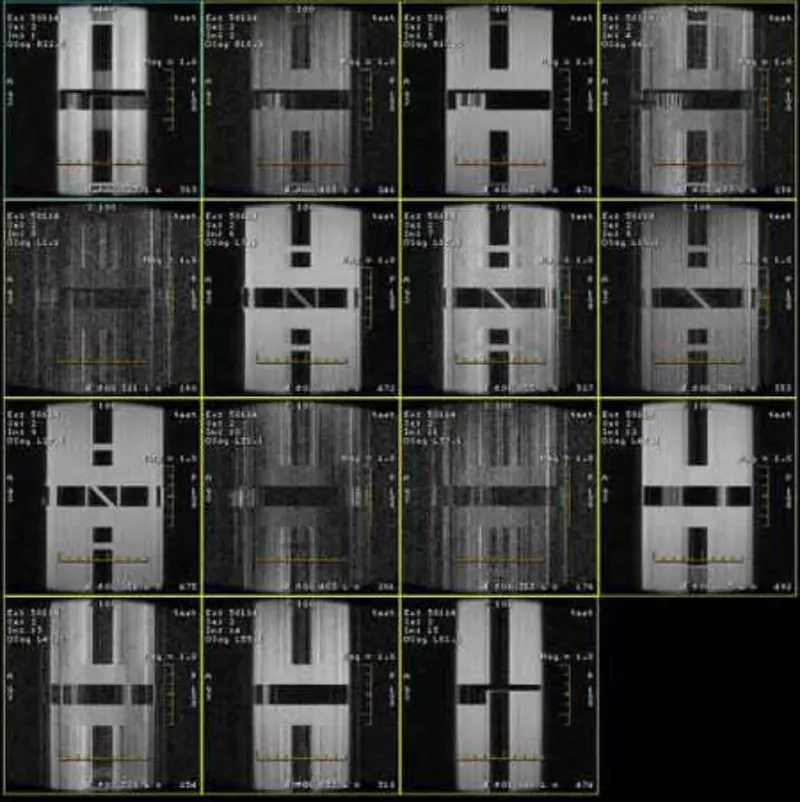

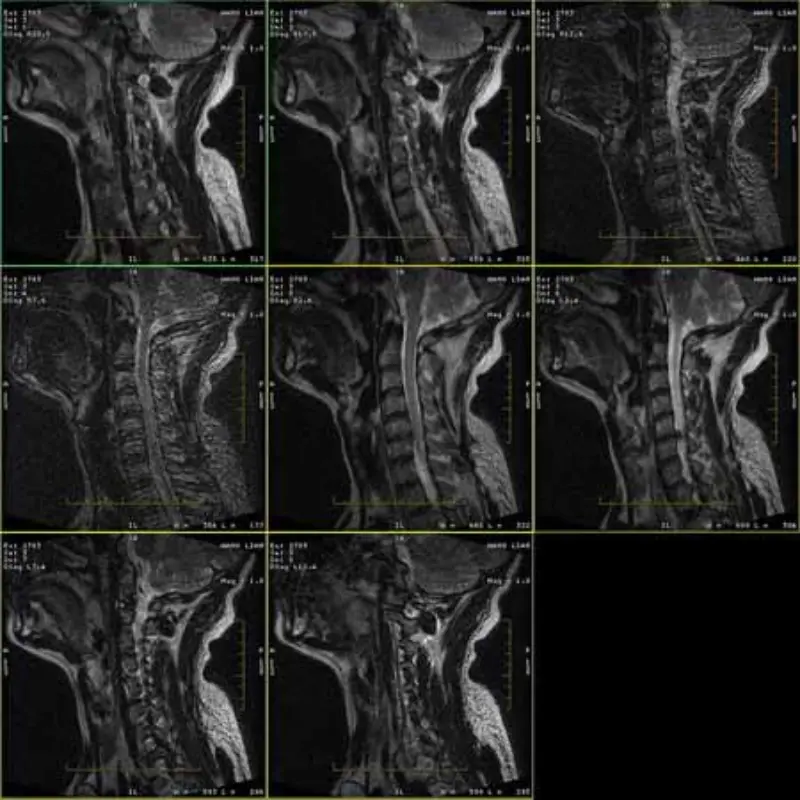

Le immagini dei protocolli FRFSE e GRE presentano immagini fantasma e talvolta in una serie compaiono immagini con SNR basso. Ma le immagini del protocollo SE sono normali.

Si prega di guardare allegare immagini.

CRONOLOGIA/SUGGERIMENTO RISOLUZIONE DEI PROBLEMI

1. Questi artefatti si verificano solo nell'immagine dei protocolli FRFSE e GRE, ma nel protocollo SE

le immagini non appaiono mai. Esegui il controllo rapido Head SPT, l'SNR della testa è marginale (circa 8,2).

2. Controllato la porta RF, l'alimentazione dell'illuminazione, l'alimentazione della TCU, l'alimentazione PAC e il display del magnete, tutto ok.

3. Scambiati gli amplificatori del gradiente, i filtri su SRU e i cavi, l'artefatto si verifica ancora negli stessi protocolli.   Pagina 3 di 3

4. Prova le parti seguenti in un altro sito, tutto ok. il gradiente PSU, TYMEII, SCA, IPG II, UCERD, RF Amp, RFI, MSHS e bobina principale

5. Controllare le proprietà del diodo DD, i cavi DD e l'alta tensione, tutto normale.

6. Disabilitare l'uscita del segnale RF di UCERD, l'artefatto scomparirà.

7. Scambia il ricevitore e ricevi i cavi e bypassa MA, il problema persiste.

8. Smontare la bobina del corpo, posizionarla all'esterno del magnete, collegare tutti i cavi ed eseguire nuovamente la scansione, esistono ancora artefatti.

9. Controlliamo l'alimentazione e la terra e troviamo che il connettore di terra sul PP (Magnet Room) è molto allentato. Lo stringiamo e scansioniamo di nuovo, l'SNR della testa è migliorato

(SNR testa: 8,9)

CAUSA/SOLUZIONE

Alla fine troviamo che qualcuno collega 1 filo da 1 dei 3 fili sotto tensione dell'alimentazione dell'apparecchiatura RM

fornitura al di fuori del reparto MR senza autorizzazione. Dopo aver rimosso il cavo ed eseguito nuovamente la scansione, il sistema torna normale e l'SNR della testa è 9,3.

Pertanto la qualità dell'alimentazione influirà sulla qualità dell'immagine.
