Risoluzione dei problemi per la bobina cardiaca da 8 canali con SNR basso

PROBLEM/SYMPTOM

Quando si utilizza la scansione della bobina cardiaca a 8 canali, il SNR dell'immagine non è buono. Trova il segnale molto basso quando usi la scansione manuale.

ROOT CAUSE/SOLUTION

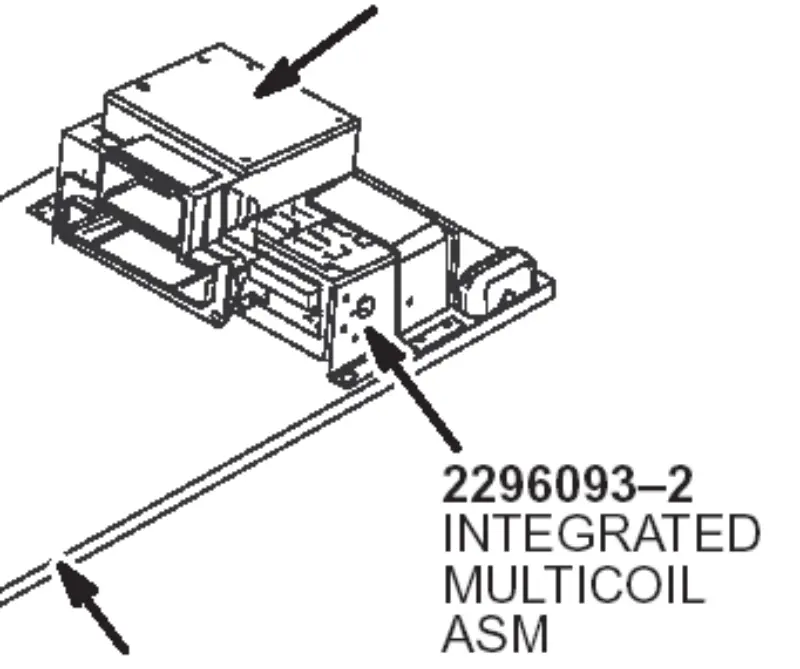

Integrated multicoil ASM mother board bad. (dynatron, IC: HC105)

TROUBLESHOOTING HISTORY/HINT

1. Use 8-channel cardiac coil run test SNR, all channel fail.

2. Utilizzare gli strumenti MCRT per controllare l'SNR a 8 canali, tutti i canali passano. Allora la bobina deve avere problemi.

3. Order new coil, but the problem same. Image also low SNR.

4. Controllare l'alimentazione del modulo e tutti i canali della scheda I/O STIF e IRF. IL

8 channels are OK.

5. Replace the Integrated multicoil ASM the image of 8-channel cardiac normal.

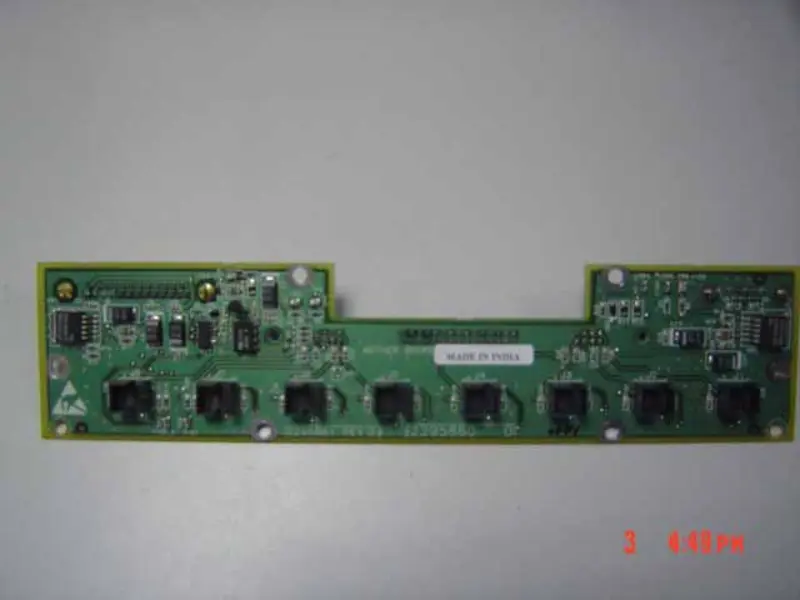

6. Check the mother board, find HCT04(6反向器) and a dynatron bad.

Learning:

Quando definiamo che il punto di guasto a 8 canali è il lato bobina se si utilizzano strumenti MCRT, faremmo meglio a controllare gli 8 canali su un altro sito.
