ARTEFATTO WI/Immagine Fiesta Pixel bianco

2026-03-05 - Lasciami un messaggio

SISTEMA: 1.5T Signa Twin Excite II (versione software 11.0M4)

PROBLEMA/SINTO

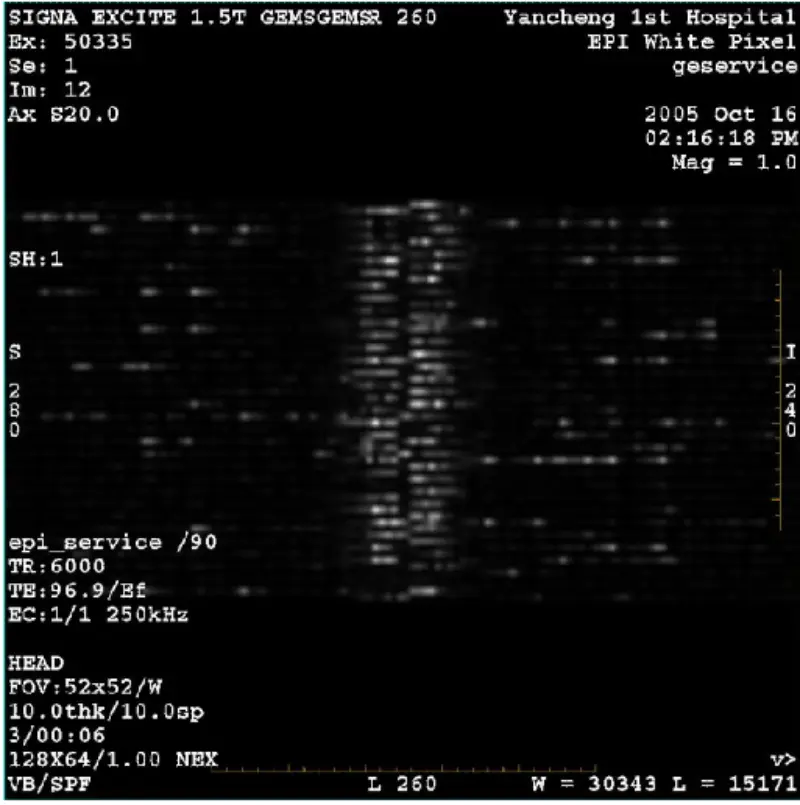

Immagini DWI (modalità Zoom e modalità intera) e Fiesta (modalità zoom e modalità intera) con artefatti reticolati o di velluto a coste visibili, indipendentemente dall'uso della bobina per il corpo o per la testa, altre immagini di routine sembrano normali

CRONOLOGIA/SUGGERIMENTO RISOLUZIONE DEI PROBLEMI


1. Superare il controllo dello spessore, il risultato è tutto superato.

2. Rimuovere il ponte del paziente, non sono state trovate monete o altri metalli.

3. Eseguire la calibrazione grafica di tutti i termini verdi.

4. Esegui Zoom e l'intero BACC.

5. Esegui Zoom e l'intero EPT. Il risultato è che i pixel bianchi e gli altri elementi passano

compresi testa e corpo. Il valore B0 del dithering di fase è nelle specifiche.

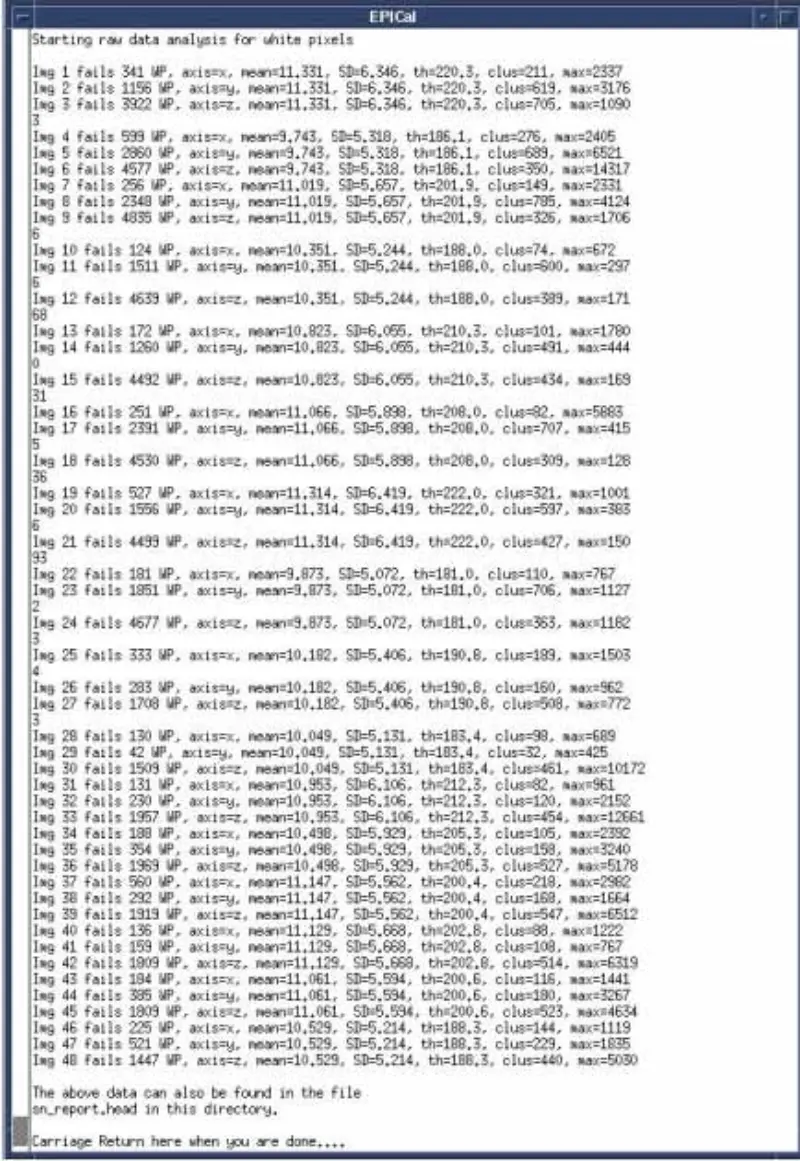

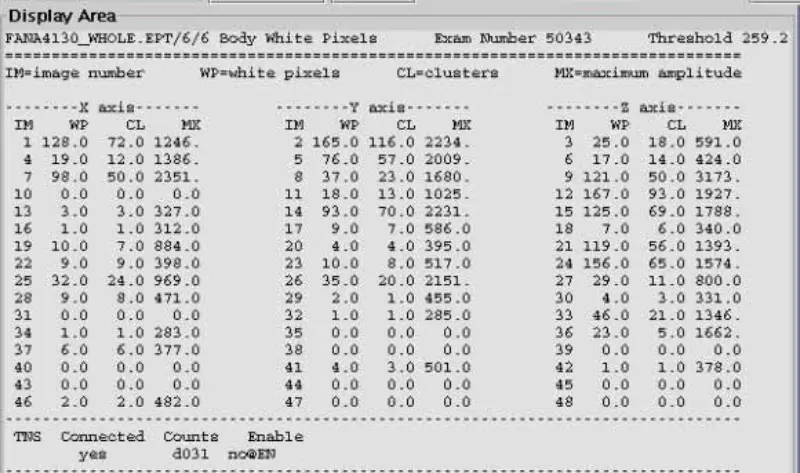

6. Esegui il test dei pixel bianchi, tutto fallito.

7. Eseguire SPT tutti i passaggi. Soprattutto vengono superati tutti i test di stabilità del gradiente.

8. Emula e ispeziona gli elementi ambientali attorno al magnete, inclusi ventola, altoparlante, iniettore, testata fredda e così via.

9. Disabilita sensore temperatura, SRI, PAC e tabella, il problema persiste.

10. Scollegare il cavo di ricezione sull'I/F dell'armadietto del sistema (corpo J2 e testa J5), aggiungere un terminatore da 50 ohm e un blocco CC al connettore dell'armadietto del sistema. Scansione testa e corpo con pixel bianchi EPT. il risultato è superato. Confermare che il problema non sia nel Cabinet di sistema. Riconnettiti. Ricevere il cavo nell'armadio del sistema I/F

11. Scollegare le fibre ottiche del gradient drive X, Y e Z sulla scheda GP, scansione della testa e del corpo dei pixel bianchi EPT. il risultato è superato. Indica che il pixel bianco è indotto dal gradiente. Visto che il pixel bianco non è presente solo su un asse. Quindi sostituire la scheda SGA PS, GP, ma il problema persiste. Ricollegare la fibra ottica del gradiente X,Y,Z.

12. Disabilitare DD/TR su SSM. Scollegare il cavo DD dal Pen Wall (J72,J73,J74,J75,J75), scansione della testa e del corpo dei pixel bianchi EPT. il risultato è che il passaggio della testa e il corpo falliscono. La bobina del corpo non è sintonizzata, quindi la bobina del corpo assorbe il segnale. Pertanto il passaggio della testa e il corpo non sono riusciti. Per verificare la nostra deduzione, collegare il cavo di prolunga alla bobina della testa e posizionare la bobina della testa all'esterno del foro del magnete, scansionare il pixel bianco della testa. Di fatto, il risultato è che la testa è fallita. Ricollegare solo uno dei cavi DD al Pen Wall, alla scansione della testa del pixel bianco e del corpo EPT. Il risultato è che tutto è fallito. Confermare che la causa non sia la scheda DD e la scheda splitter.

13. Ricollegare i cavi DD al Pen Wall. Scollegare il cavo BNC Bias T/R del corpo e della testa alla scansione della testa e del corpo con pixel bianchi SSM.EPT. Il risultato è che tutto è fallito. Ricollegare i cavi bias del corpo e della testa rimossi. Scollegare il cavo di uscita della testa e del corpo su SRFDII.EPT scansione pixel bianchi. Il risultato è che tutto è fallito. Confermato che il problema non è presente in SRFDII AMP e SSM.

14. Scollegare i cavi I e Q su Hybrid. Eseguire la scansione dei pixel bianchi EPT della testa. Risultato fallito. Sospetto ibrido. Sostituisci l'ibrido. Ma il problema resta.

15. Rimuovere il coperchio anteriore del magnete. Ispezionare il cavo di terra della schermatura RF e il cavo del sensore di temperatura. Il cavo è OK.

16. Rimuovere la bobina RF del corpo dal TRM. Eseguire la scansione dei pixel bianchi EPT sulla testa, risultato non riuscito.

17. Rimuovere la protezione RF dal TRM. Eseguire la scansione dei pixel bianchi EPT con lo schermo RF disattivato. Risultato fallito. Sostituire lo schermo RF ed eseguire la scansione dei pixel bianchi EPT. Problema ancora.


CAUSA/SOLUZIONE

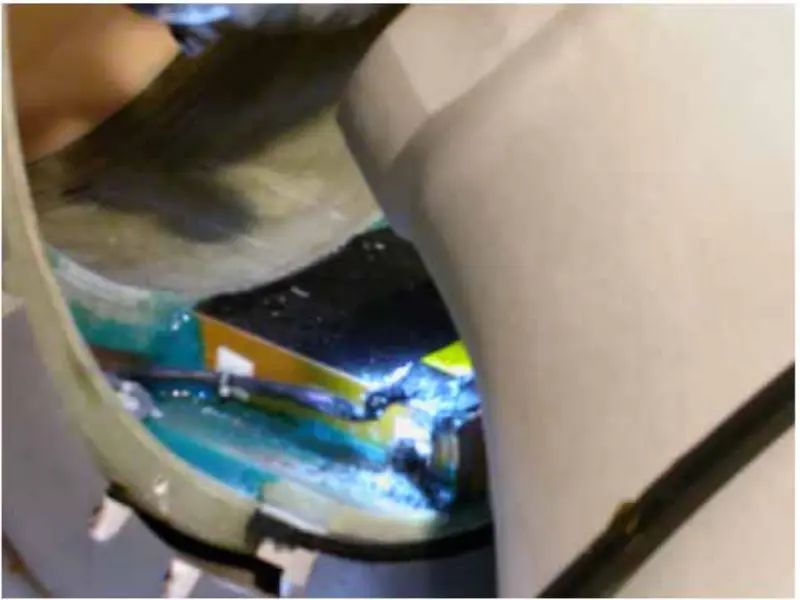

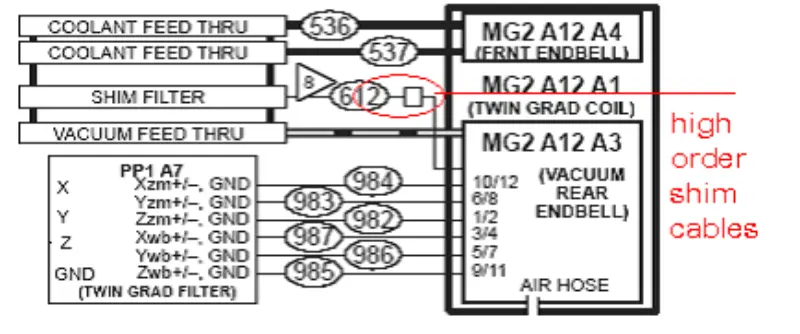

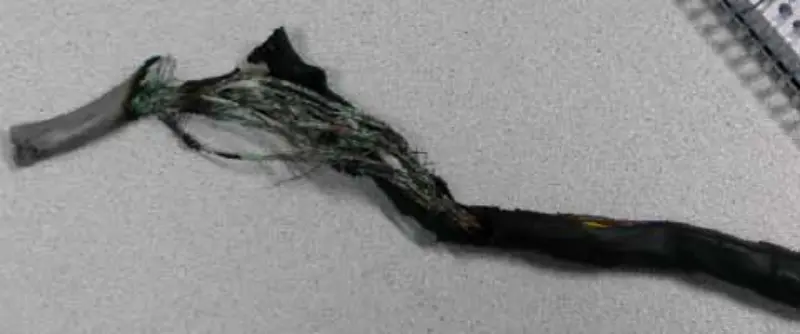

Dall'azione e dall'analisi di cui sopra, concludiamo che il problema dovrebbe essere causato dalla bobina del gradiente. Quindi rimuoviamo la copertura anteriore e posteriore del magnete, controlliamo e stringiamo i bulloni relativi alla bobina del gradiente. Dopo aver rimosso il coperchio posteriore del magnete, scopriamo che il cavo dello spessore di ordine superiore è stato bruciato e trasformato in nero.

Poiché su questo sito non è disponibile un'opzione di spessore di ordine superiore, abbiamo tagliato il cavo dello spessore di ordine superiore. Stacchiamo i cavi separatamente e leghiamo ciascuno dei cavi utilizzando il nastro adesivo isolante. Ripristina tutto, esegui la scansione dei pixel bianchi EPT. Passano tutti. Dopo questa riparazione locale, il sistema è OK. Non è presente alcun pixel bianco come prima nell'immagine DWI e Fiesta.

I cavi di ordine superiore devono essere danneggiati in fabbrica. I cavi danneggiati erano uniti tra loro e formavano tanti cerchi più piccoli. Quando si esegue la scansione DWI, il cerchio induce molto più calore di qualsiasi altra scansione. Quindi i cavi si bruciano giorno dopo giorno e influenzano la scansione DWI. Di fatto, con il passare della giornata, l’effetto diventa sempre più grave.
